設計検証ソフトPollex販売


新コンセプトのEDAツールによる業務改革のご提案

マルチCAD対応検証ソフトウエア ポレックス[PollEx]

今お使いの電気CADを120%使いこなしていますか?韓国で発売後、80%の企業に導入された、話題のソフトが日本上陸!!もちろん、メニューは日本語表示です。

CADビューワ、回路図・PCB・Gerber・部品表の照合、履歴チェックシステム、製造・検査性チェック(DFM) システム

資料請求、デモ版の貸し出し、訪問デモのご希望はお気軽にメールでお問合せください。

例えば、回路設計のみを行って、基板設計(パターン設計)は外注へ出している場合などで、外注先と同じPCB CAD をお持ちで無い場合でも、PCB CACの結果の確認を行う事が出来ます。
 また、基板設計(パターン設計)部門で作成したPCB CADの情報を、製造など、他部門で確認する場合、特に設計変更の確認などにもご利用いただけます。

電子設計における下記のような問題点を解決します!!

回路設計だけを行いプリント基板の設計は外注で行っているが、ちゃんと出来ているか、回路図とPCBCACデータやガーバーデータを付け合せて確認したい

回路で書かれた部品が正しく発注されているか、部品表とのつけあわせをしたい

設計変更をしたら製品に不具合が発生した。問題点を回路設計、部品選定、PCBレイアウト設計のどこにあるのか、総合的にチェックを行いたい。

設計が終了したデータを製造側の視点で製造前に検証を行いたい。(製造・検査性チェック機能 オプション)

高価で操作が複雑なPCBレイアウトシステムを使用しないで、簡単にPCBレイアウトデータのチェックを行いたい

ガーバー(Gerber)データとCADデータの付けあわせチェックを行いたい

特定のPCBレイアウトCADシステムを限定しないで、自由に基板外注に仕事を出したい

PollEX の特徴(主な機能)

各社のPCB CAD、Gerber、回路設計CAD、部品表を取り込んで表示、検証が可能

電気属性情報、ネット情報を正確に取込むので、電気情報を含めた検証が可能

設計変更の前と後での変更部分のチェックが可能

特定部品やネットに着目した回路図、PCB,部品表のチェックが可能

朱書き機能により、チェック情報や修正メモをドキュメントとして残すことが可能

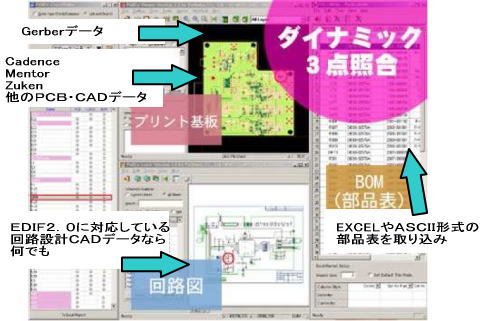

ダイナミック3点照合

PollEX の製品モジュール

PollEx PCB プリント基板表示・検証ツール

ソフト対応表

メーカー
製品名
フォーマット
拡張子
その他
図研(Zuken) Board Desinger ASCIIフォーマット pcf/ftf,pnf/ftf,ruf Verison7.0
図研(Zuken) PWS ASCIIフォーマット bsf, udf, mdf, ccf/ecf, wdf Rev.14以降
図研(Zuken) System Designer ASCIIフォーマット laf
Accel/Alltium Designer Protel/P-CAD ASCIIフォーマット pcb
メンターグラフィックス(MentorGraphics)  BoardStation ニュートラルファイル geom , nets , comp , traces
PADS PowerPCB 3.5, 5.0   asc
ケーデンス(Cadence)  Allegro Extractで抽出したASCIIフォーマット brd, pad, rte, sym
Expedition   ASCIIフォーマット
基板CAD(一般)   ASCIIフォーマット
基板CAD(その他)   (Gerber) 274X, 274D, Aperture, (Square)Hole
回路CAD(その他)   EDIF200/300

配線パターンの3Dによる表示により、多層にわたる接続状況の把握

特定部品(キー部品)に関する配線状況をハイライトして表示

バスなど特定(重要な)ネットに関する配線状況をハイライトして表示

配線パターンの3Dによる表示により、多層にわたる接続状況の把握

部品の配置密度の確認

朱書き機能により、チェック事項のドキュメント化

PollEX LOGIC 回路図表示・検証ツール

業界標準のEDIF2.0の回路図データ形式をサポート。

シンボル属性、信号情報などの電気的な情報も含めて取り込むことができるので、シンボルの属性情報の確認、信号名による接続状況のチェックなどが可能

PollEx BOM 部品表表示・検証ツール

EXCELやASCIIのファイルからの部品表の取り込みが出来ます

取り込みの際に、取り込み項目の選択を自由に行う事が出来ます

PollEx Cross Probe クロスプローブ検証ツール

回路図、部品表、PCBレイアウトデータのダイナミックな3点照合が可能

同一種類のデータでの修正前と後の比較結果をグラフィックスで確認が可能

部品単位、ネット単位などの比較を行い差分情報をリストとグラフィックでの確認が可能

PCB CADデータと製造用に出力したGerberデータとの比較確認が可能

ダイナミック3点照合

製造・検査性チェック機能(DFM)オプション

設計が終了したデータを製造側の視点で製造前に検証

設計済の基板に対して、指定工場の製造ラインでの適合性のチェック

海外工場の実装ラインの適合性チェック

ソルダーペースト、メタルマスク計算機能 オプション

ソルダーペースト量の計算。 材料表へ利用

メタルマスク量の計算。 材料表へ利用

PollEXに関する資料やデモのご希望はお気軽にメールで、お問合せください。



もっと詳しい内容をお知りになりたい方はお気軽にメールもしくは電話でご質問下さい。

0120-676-202
